商品の詳細:
お支払配送条件:
|
| 巻上げのタイプ: | YWE | サイズ: | 130mm |
|---|---|---|---|
| 放射状の演劇: | 0.02mm/460g | エンド プレー: | 0.08mm/450g |
| 最高。放射状力: | フランジからの220N @ 20mm | 最高。軸力: | 60N |
| 絶縁材のクラス: | b | 絶縁抵抗: | 100MΩ min.、500VDC |
| ハイライト: | YWEブラシレスEのモーター,310VDCブラシレスEのモーター,130mmブラシレスEのモーター |
||

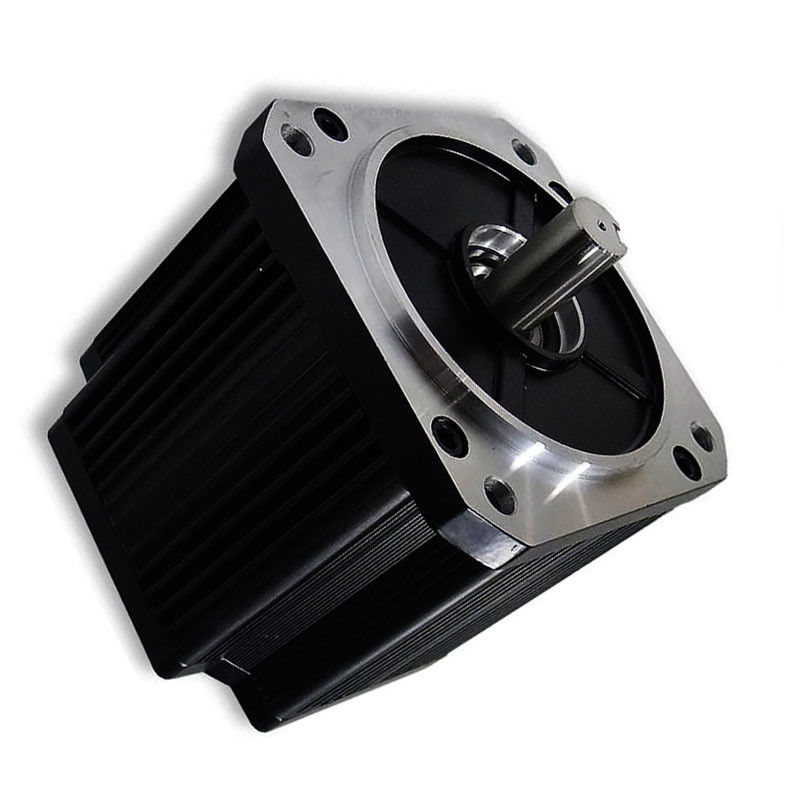

130mmブラシレスEのモーター
概要の指定
| 巻上げのタイプ | YWE |
| ホール効果素子角度 | 120のDeg。電気角度 |
| 放射状の演劇 | 0.02mm/460g |
| エンド プレー | 0.08mm/450g |
| 最高。放射状力 | フランジからの220N @ 20mm |
| 最高。軸力 | 60N |
| 絶縁材のクラス | B |
| 絶縁耐力 | 1分の500VDC |
| 絶縁抵抗 | 100MΩ min.、500VDC |
パフォーマンス データ
| モデル | 単位 | 130ZW3S120C50 | 130ZW3S155E30 |
| 棒の数 | 4 | ||
| 段階の数 | 3 | ||
| 評価される電圧 | VDC | 48 | 310 |
| 定格速度 | RPM | 5000 | 3000 |
| 連続的な停止のトルク | N.m | 2.8 | 5.5 |
| 評価されるトルク | N.m | 2.5 | 5 |
| 評価される力 | W | 1308 | 1570 |
| ピーク トルク | N.m | 7.5 | 15 |
| ピーク電流 | A | 109 | 20 |
| トルクの定数 | Nm/A | 0.07 | 0.74 |
| 背部E.M.F | V/KRPM | 6.2 | 64.5 |
| 回転子の慣性 | g.c㎡ | 2.4 | 4.8 |
| ボディ長さ | mm | 120 | 155 |
| 電圧範囲 | VDC | 36~310 | |
| 速度範囲 | RPM | 1000~5000 | |
| 重量 | Kg | 5 | 5.5 |
記述
ブラシレスDCモーターはオフィス装置、ポンプ、織物機械および大いに多くのようないろいろな適用で広く利用されています。
カスタム化の選択
注文シャフト及び土台の細部:
すべてのモーターはシングルまたはダブルの終えられたシャフトによって、より短く、より長いシャフト、また他の多くの修正要求あり次第供給することができます。注文のフランジおよび他の土台の細部はまた考慮することができます。
エンコーダー:
すべてのモーターはいろいろなエンコーダーの選択および決断と要求あり次第供給することができます。
ブレーキ:
すべてのモーターは手解放の有無にかかわらず電磁石のハンド ブレーキと、供給することができます。
ケーブル ハーネス:
すべてのモーターはコネクターの有無にかかわらず注文のケーブル ハーネスや特別なリード線によって要求あり次第供給することができます
適用:
mmの次元
